Tpu: un materiale flessibile per l’industria

Tpu: un materiale flessibile per l’industria

TPU: Un Materiale versatile capace di soddisfare molte applicazioni industriali

Il TPU (Poliuretano Termoplastico) rappresenta un elemento fondamentale nella produzione industriale con tecnologie additive, soprattutto quando si tratta di applicazioni in stampa 3D SLS.

In Prosilas, siamo orgogliosi di lavorare con il TPU88A di BASF Forward AM, offrendo soluzioni nelle colorazioni bianco e nero, e aprendo le porte a una vasta gamma di applicazioni industriali.

Caratteristiche del TPU 88A

Il TPU è un materiale che emula la gomma, ed è ampiamente apprezzato per la sua flessibilità, resistenza ed elasticità.

La sua lavorabilità consente la creazione di parti con eccezionali proprietà meccaniche, rendendolo ideale non solo per prototipi ma anche per produzioni in serie.

Collaborazione Produttiva con BASF Forward AM

La collaborazione tra Prosilas e BASF Forward AM ha portato a risultati significativi, come la Skeleton Sole per Philipp Plein, il caso studio Lube Volley e la validazione delle strutture lattice stampate in Ultrasint® TPU88A per il software Ultrasim®.

Questi progetti testimoniano l’impegno per l’innovazione e la sperimentazione in campo industriale.

Proprietà e Applicazioni Industriali del TPU



l poliuretano termoplastico (TPU) non è solo ideale per prototipi, ma si presta anche perfettamente per la produzione in serie con le tecnologie SLS.
  • Automotive

Il TPU eccelle nella resistenza e rigidità, rendendolo ideale per applicazioni che richiedono una struttura robusta e durevole. Nell’industria automobilistica, viene impiegato per componenti quali guarnizioni, tubi e posaggi,  dove la solidità e l’integrità sono essenziali per garantire prestazioni ottimali nel tempo.

  • Industria

La sua resistenza chimica lo rende prezioso in ambienti esposti ad agenti chimici aggressivi. Nell’industria industriale, troviamo il TPU impiegato in guarnizioni, posaggi e attrezzature per macchinari, dove la resistenza agli agenti chimici è fondamentale per la durata e l’efficienza delle attrezzature.

Il TPU mantiene le sue prestazioni nel tempo, garantendo stabilità e affidabilità anche in condizioni di utilizzo prolungato. Questa caratteristica lo rende particolarmente adatto per applicazioni industriali che richiedono una durata superiore nel tempo, come nel caso di guarnizioni e sigillanti per macchinari industriali.

  • Medicale

La stampa 3D con TPU consente di ottenere parti con una risoluzione dei dettagli eccezionale, garantendo precisione nelle forme e nei contorni. Questa proprietà è cruciale in settori come l’industria medica, dove la precisione è essenziale per la realizzazione di prototipi e componenti per dispositivi medici come suole correttive e rivestimenti protesici.

La biocompatibilità del TPU lo rende sicuro per il contatto con la pelle, rendendolo ideale per applicazioni mediche come prototipi di dispositivi medici e componenti per dispositivi finali, dove la sicurezza e la compatibilità con il corpo umano sono fondamentali.

  • Sportwear

Grazie alla sua alta resistenza agli impatti, il TPU è ampiamente utilizzato in dispositivi di protezione come caschetti di rimodellamento cranico e attrezzature per l’industria sportiva, garantendo una protezione affidabile e duratura in situazioni di potenziale impatto.

Finiture e post-process

La versatilità del TPU si estende anche alle molteplici finiture applicabili alle parti stampate in 3D.

Tra queste, verniciatura, colorazione, lisciatura chimica e diverse tipologie di coating. Dalla finitura senza trattamento alla lisciatura con vapore chimico, il TPU si adatta alle esigenze estetiche e funzionali delle applicazioni industriali.

BASF Forward AM + Prosilas: Validazione delle strutture lattice stampate in 3D per Ultrasint® TPU88A

BASF Forward AM + Prosilas: Validazione delle strutture lattice stampate in 3D per Ultrasint® TPU88A

BASF Forward AM+ Prosilas Caso studio

Tra Prosilas e BASF Forward AM nel corso degli anni si è stata stabilita una collaborazione altamente produttiva e di lunga data. Questa partnership ha dato vita a progetti di prestigio, inclusi la ricerca e la produzione della Skeleton Sole di Philipp Plein e il caso studio  Lube Volley.

Quando BASF Forward AM si è rivolto a noi per una collaborazione, abbiamo accolto l’opportunità con grande entusiasmo.

Il nostro coinvolgimento si è incentrato sulla caratterizzazione delle strutture lactice stampate in 3D realizzate con Ultrasint® TPU88A di BASF Forward AM. L’obiettivo è offrire agli utenti strutture preselezionati e convalidati in Ultrasint® TPU88A su macchine SLS per avviare lo sviluppo delle applicazioni con strutture lactice.

A tal fine, le strutture convalidate saranno integrate nell’ecosistema di BASF Forward AM, composto da Ultrasint®TPU 88A Lattice Test Pads, Ultrasim® Lattice Library e Ultrasim® Lattice Engine.

Prosilas fornirà un eccellente servizio di stampa con una profonda competenza nella stampa di strutture lactice.

Prosilas utilizza con successo e competenza l’Ultrasint® TPU 88A di BASF Forward AM.

Annualmente, elaboriamo approssimativamente 2000 kg di questo TPU sulle nostre macchine SLS.

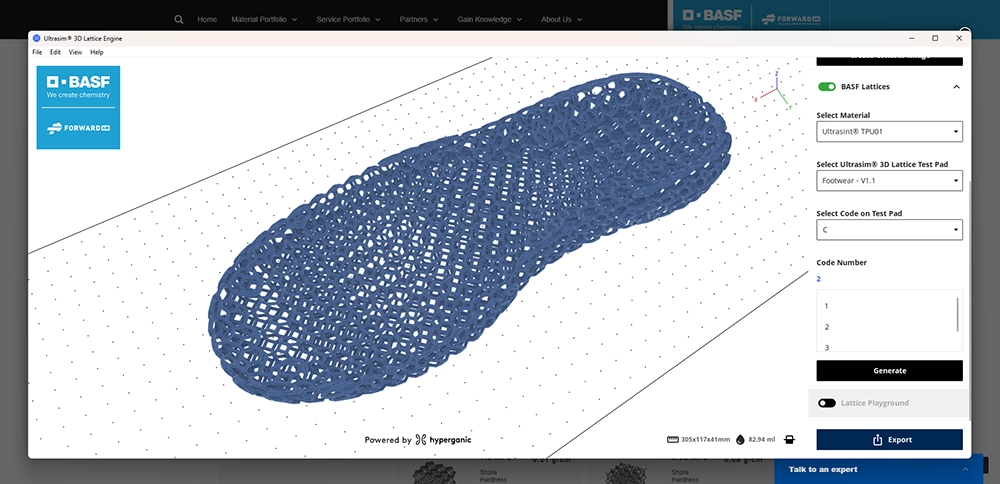

Ultrasim® 3D Lattice Engine

Che cos’è Ultrasim® 3D Lattice Engine?

 Ultrasim® 3D Lattice Engine, sviluppato da Hyperganic, è un’applicazione software progettata per popolare in modo efficiente volumi geometrici con strutture reticolari. Per raggiungere questo obiettivo, il software incorpora due input chiave: il file STL del componente che richiede il riempimento a reticolo e una mappa di pressione per la modulazione delle prestazioni.

Gli utenti possono selezionare il tipo specifico di struttura reticolare e i parametri di rigidità sia dal database dei campioni di prova reticolari stampati in 3D sia dalla Ultrasim® Lattice Library, una libreria che contiene tutte le strutture lactice caratterizzate con dati meccanici approfonditi.

Effettuando tali selezioni, il software genera autonomamente la struttura reticolare scelta all’interno del volume specificato. Questo processo rende il file pronto per le successive operazioni di stampa 3D.



Che cos’è Ultrasim® 3D Lattice Library?

La Ultrasim® 3D Lattice Library è una libreria in cui vengono conservati tutti i risultati della caratterizzazione delle strutture. Questa libreria consente agli utenti di filtrare le strutture per applicazione (calzature, protezione, sedute), per requisiti tecnici e di confrontare le curve sforzo-deformazione per diverse strutture reticolari.

In questo modo, gli utenti possono trovare e identificare più facilmente il reticolo giusto. Qui trovi ulteriori informazioni sulla libreria: Ultrasim® 3D Lattice Library​ .

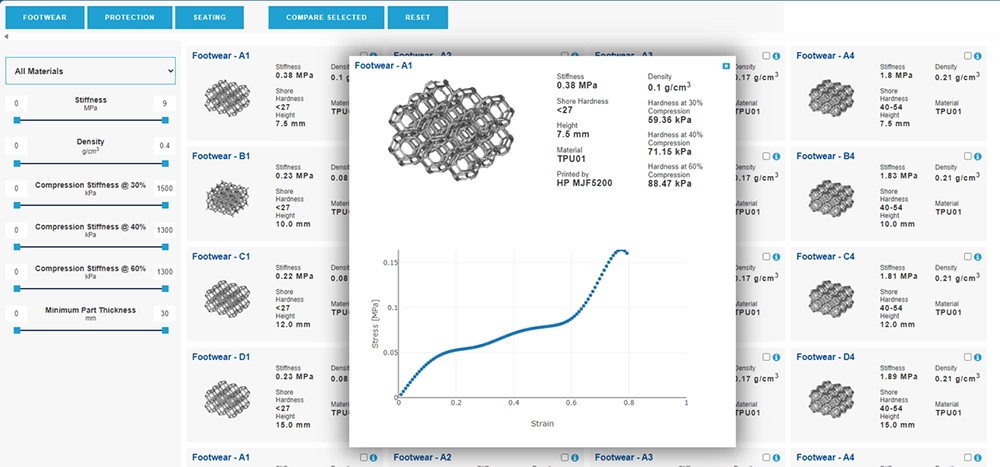

Esempio di  strutture lactice nella Lattice Library

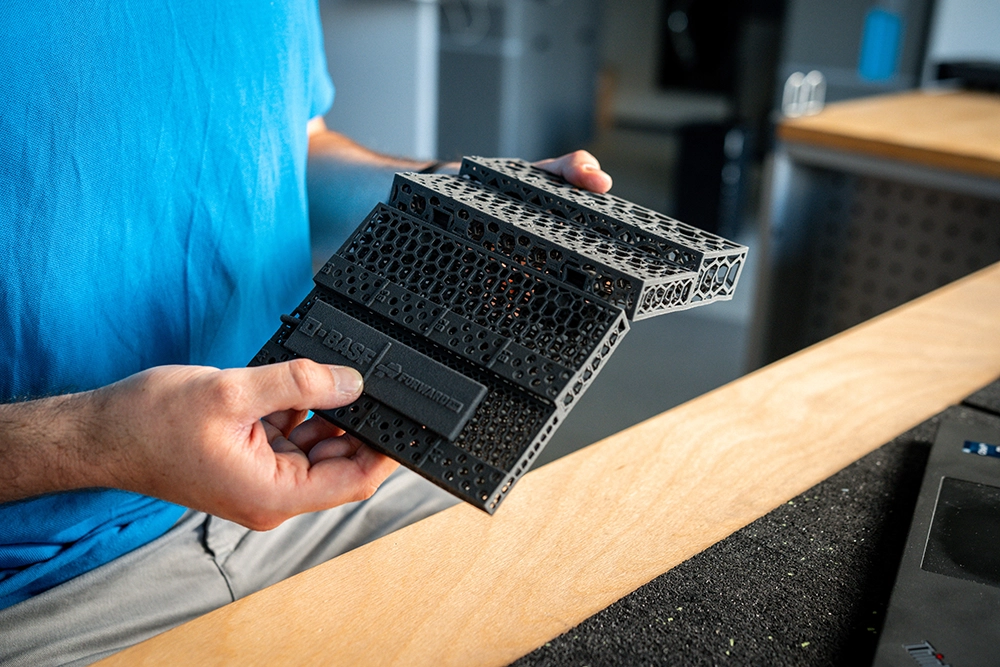

Lattice Test Pads

Cosa sono i Lattice Test Pads e qual è il loro utilizzo?

I “Lattice Test Pads” sono la versione stampata in 3D della Ultrasim® 3D Lattice Library.

Si tratta di blocchi in TPU stampati in 3D divisi in sezioni che specificano la dimensione della cella e il diametro del beam. Ogni sezione fornisce informazioni riguardanti la classificazione della struttura e la sua rigidità.

Questi Lattice Test Pads sono disponibili in tre tipi: calzature, sedute e protezione. Ogni tipo presenta una struttura reticolare adatta alla rispettiva applicazione, come suole per scarpe, cuscini per sedili, poggiatesta o vari elementi protettivi.

Il TPU è un materiale incredibilmente flessibile in ogni suo aspetto.

Si tratta di un materiale termoplastico ampiamente utilizzato nella stampa 3D SLS grazie alla sua eccezionale elasticità, capacità di rimbalzo, durabilità e resistenza allo strappo, alla fatica e all’abrasione.

Le strutture reticolari o lactice sono pattern ripetitivi composti da celle, travi e nodi che mirano a sostituire le applicazioni in schiuma utilizzando un unico materiale ma con differenti durezze Shore.

Esistono innumerevoli variazioni delle strutture reticolari, ognuna con comportamenti meccanici distinti.

Basandosi su uno studio approfondito delle strutture reticolari in TPU, BASF Forward AM ha caratterizzato e convalidato con successo strutture reticolari in base al loro comportamento per varie applicazioni.

Questa convalida consente di preselezionare le applicazioni reticolari in vari settori industriali, ovvero Footwear, Protection e Seating.

Tre tipi di Lattice Test Pads :footwear, seating, and protection

Roberto Nasini, Senior Technician Prosilas

Il contributo di Prosilas

Prosilas è stato coinvolta nel processo di caratterizzazione delle strutture lactice, fornendo varie stampe dei campioni di prova  stampati in 3D che hanno consentito a BASF Forward AM di condurre studi approfonditi. Questi dati sono stati essenziali per far progredire ulteriormente il software.

Per garantire che il software fornisca costantemente risultati di alta qualità nel tempo, sono stati stabiliti parametri specifici della macchina per la fabbricazione di queste strutture. Questi parametri sono stati progettati per stabilire uno standard di stampa, garantendo agli utenti del software risultati consistenti e affidabili. Questo impegno verso la qualità e la coerenza è fondamentale per il successo e l’efficacia del software.

BASF 3D Printing Solutions GmbH

BASF 3D Printing Solutions GmbH, con sede a Heidelberg, in Germania, è una filiale al 100% di BASF. Si concentra sull’istituzione e sull’espansione dell’industrializzazione delle applicazioni di stampa 3D sotto il marchio Forward AM, con materiali avanzati, soluzioni di sistema, componenti e servizi nel campo della stampa 3D.

BASF 3D Printing Solutions opera in una struttura agile per creare valore per i clienti con soluzioni complete di stampa 3D, in collaborazione con partner, per le applicazioni più innovative. Collabora strettamente con le piattaforme globali di ricerca e le tecnologie applicative dei vari dipartimenti presso BASF e con istituti di ricerca, università, startup e partner industriali. I potenziali clienti sono principalmente aziende che intendono utilizzare la stampa 3D per la produzione industriale. Le industrie tipiche includono automobilistica, aerospaziale e beni di consumo.

Per ulteriori informazioni si può visitare il sito web: www.forward-am.com.

Marius Haefele, Basf Product Manager

Lube Volley e Prosilas uniti per vincere, con il supporto della stampa 3D

Lube Volley e Prosilas uniti per vincere, con il supporto della stampa 3D

Lube Volley + Prosilas Case History

Ciò che accomuna Prosilas e Lube Volley non è solo la città di appartenenza, Civitanova Marche, ma anche la voglia di vincere, punto su punto: un comune istinto di eccellere che per la titolata squadra marchigiana si traduce in trofei e scudetti, mentre per Prosilas significa trovare soluzioni sempre all’avanguardia per supportare lo sviluppo di un mercato industriale sempre più esigente. La collaborazione tra le due società è stata siglata di recente da un contratto di sponsorship che lega il nome di Prosilas alla divisa del team di volley; oltre a questo, c’è una solida attività congiunta che lega i risultati sportivi all’uso dell’additive manufacturing.



Lube Volley, il Club supportato da Prosilas è il più vincente del XXI secolo



Campione d’Italia 2022, Lube Volley è un team blasonato, che vanta nel suo palmarès di vittorie un titolo mondiale per Club, sette scudetti (gli ultimi tre conquistati consecutivamente), due Champions League, sette Coppe Italia e quattro Supercoppe Italiane, tre Coppe Cev e una Challenge Cup. La squadra esprime un livello tecnico di gioco molto elevato, in grado di competere sempre al top: e quando si gioca ad alti livelli anche i dettagli possono fare la differenza.

Lube Volley, la squadra

Una collaborazione concreta, grazie alla stampa 3D



Quando due grandi campioni del club – Enrico Diamantini, centrale, ed Ivan Zaytsev, nel ruolo di opposto – hanno espresso l’esigenza di nuovi dispositivi di protezione per le mani utilizzabili in fase di gioco, il rapporto tra Lube Volley e Prosilas è diventato qualcosa di più concreto di una mera sponsorizzazione. Prosilas ha da subito messo il proprio know-how in fatto di stampa 3D al servizio della società sportiva, per cercare una soluzione innovativa, personalizzata e su misura per entrambi i giocatori.

Abbiamo colto l’occasione per avvicinarci ancora di più al mondo della medicina e dello sport, cercando di sviluppare un’applicazione davvero utile e professionale”, afferma Vanna Menco, CEO Prosilas.

Per Diamantini era necessario trovare un’alternativa al tutore temporaneo fino a quel momento indossato come sostegno all’articolazione del mignolo destro che aveva subito un trauma, mentre a Zaytsev serviva la sostituzione del tape medico utilizzato abitualmente per avvolgere e irrigidire le dita della mano destra durante le fasi di gioco a maggior impatto

Ivan Zaytsev ed Enrico Diamantini

Il grosso limite delle soluzioni fino a quel momento impiegate era dato principalmente dai materiali, non tecnicamente performanti, e dalla mancanza di riusabilità e di personalizzazione che determinava un feeling di gioco non ottimale. Tutto ciò è parso sicuramente migliorabile con la produzione di dispositivi su misura e riutilizzabili, che solo la stampa 3D oggi può realizzare con rapidità e precisione assolute”, conclude Menco.

Per Diamantini il vecchio tutore era rigido, ingombrante e quindi fastidioso: le sensazioni negative nel tocco di palla portavano l’atleta a utilizzarlo sporadicamente e per il minimo tempo necessario.

Anche Zaytsev cercava un’alternativa su misura, riutilizzabile e dotata di maggior sensibilità rispetto al vecchio tape medico.

Uno sviluppo prodotto rapido ed efficace

La prima fase del lavoro si è concentrata sull’acquisizione del modello 3D dai calchi in gesso delle mani di Diamantini e Zaytsev, mediante l’utilizzo dello scanner 3D Gom Atos 5.  È seguita la fase progettuale che, insieme al reverse engineering delle superfici, ha permesso la modellazione di un design perfettamente su misura, in grado di proteggere e bloccare l’articolazione infortunata, in un caso, e di dare sostegno in pieno comfort, nell’altro. I dispositivi sono stati testati in campo e, grazie ai feedback degli atleti, è stato possibile perfezionarli progressivamente, fino al miglior risultato ottenibile.

“La rapidità di risposta della tecnologia additiva è davvero sorprendente: il primo contatto con i giocatori è avvenuto a ottobre 2022 e, già dopo 5 step migliorativi, siamo arrivati in tempi brevissimi alla versione definitiva dei dispositivi per entrambi i giocatori”, afferma la CEO di Prosilas.

Scansione 3D della mano destra di Ivan Zaystsev

Progettazione 3D attraverso il reverse engineering dei dispositivi di protezione

Dispositivi di protezione in TPU in prova sul calco della mano destra di Ivan Zaystsev

Il TPU: una scelta strategica

Per ottenere questi dispositivi personalizzati ed estremamente confortevoli Prosilas ha scelto il TPU Ultrasint 88a di BASF, per le caratteristiche di flessibilità e resistenza meccanica agli urti.

Il poliuretano termoplastico è un polimero elastico, un materiale versatile e resiliente: resiste agli urti, alle abrasioni, agli strappi e agli agenti chimici e atmosferici, inoltre mostra impermeabilità all’acqua e ai gas.

Per le caratteristiche fisiche, l’ampia gamma di durezze e la flessibilità mostrata in assenza di plastificanti il TPU viene considerato come il punto di contatto tra gomma e plastica.

Per un primo test con Diamantini si è scelto di realizzare in TPU tre diversi modelli con differenti spessori – 1, 1.5 e 2 mm – con tecnologia SLS (Selective Laser Sintering). Il TPU consente infatti variazioni anche minime di spessore e, quindi, di flessibilità dell’oggetto.

Per Zaytsev è stato prodotto un primo set di dispositivi con lo spessore continuo di 2mm per consentire maggiore rigidità; inoltre, per consentirgli di inserire meglio i dispositivi, è stato apportato un taglio laterale

Scansione 3D  del calco delle dita della mano destra di Enrico Diamantini

Dispositivi di protezione in TPU per Enrico Diamantini in tre spessori diversi: 1, 1.5 e 2 mm

La fase dei test e risultati

I risultati raggiunti con l’impiego della tecnologia additiva”, afferma Vanna Menco, “sono sicuramente positivi e lo testimoniano anche gli esiti di alcuni test di resistenza effettuati sul materiale dal nostro fornitore BASF 3D Printing Solutions.

La fase dei test è sempre molto delicata: insieme a BASF si è cercato di replicare una partita di pallavolo in laboratorio, valutando la resistenza chimica del materiale, la resistenza sul breve e lungo periodo e, infine, la stabilità del colore.

Il test di resistenza, a stretto contatto con il sudore sintetico, ha permesso di verificare la stabilità meccanica del materiale rispettivamente dopo 30 minuti, dopo 7 giorni e dopo 14 giorni.

Le parti sono state testate dopo tali periodi, sia per la resistenza alla trazione, sia per allungamento a rottura. Successivamente è stato effettuato un test d’impatto improvviso per simulare la schiacciata: nessun cambiamento significativo è stato osservato.

La misurazione del colore, che è servita a determinarne la stabilità nel tempo, ha confermato che non ci sono fenomeni di ingiallimento, né mutamenti degni di nota dopo 14 giorni.

Dispositivi di protezione in TPU per Enrico Diamantini in tre spessori diversi: 1, 1.5 e 2 mm

Grafico del test di impatto improvviso

È possibile dedurre quindi una durabilità e una resistenza delle parti notevoli. Nessun degrado significativo è stato osservato, a garanzia della totale longevità del prodotto anche sotto ripetuti stress e in condizioni chimiche particolari. Oltre ai riscontri scientifici, sono stati i feedback entusiastici degli atleti a confermare i risultati dei nuovi dispositivi personalizzati con la stampa 3D nel netto miglioramento di giocabilità e feeling di gioco.

 Consiglio a tutti i sistemi di protezione realizzati da Prosilas. Essendo realizzati su misura, danno il massimo comfort in ogni gesto tecnico. È come non averli!

ci ha raccontato Enrico Diamantini, che ha usato il dispositivo per il recupero di una lussazione, togliendolo poi una volta guarito e una volta terminato il periodo di guarigione.

 Continua a utilizzare i dispositivi personalizzati sulle sue mani invece Ivan Zaytsev, che racconta:

Grazie a Prosilas mi sono immediatamente trovato a mio agio con il colpo sulla palla, i quattro tutori sono risultati sin da subito comodi, efficienti e soprattutto eco-friendly vista la quantità di tape che mi permettono di risparmiare!”.



L’incremento delle performance rispetto a una soluzione manuale, la stabilità del feeling di gioco, la durabilità del materiale e la customizzazione totale portano dunque a un incremento del comfort generale percepito dall’atleta durante la gara e di conseguenza al miglioramento della performance di gioco.

Il mondo della personalizzazione per campioni di fascia ultra-competitiva è ormai un trend imprescindibile e le soluzioni fornite dall’additive si spingono oltre, garantendo forme e caratteristiche specifiche per ogni atleta.

La collaborazione con BASF 3D Printing Solutions

BASF 3D Printing Solutions è la società di BASF New Business GmbH che, con il marchio Forward AM, si occupa di materiali avanzati, soluzioni di sistema, componenti e servizi nel campo della stampa 3D. Grazie a una struttura snella e a una mentalità agile, paragonabili a quelle di una startup, BASF 3D Printing Solutions è in grado di rispondere alle esigenze di un variegato panorama industriale, fornendo servizi innovativi e su misura. Collaborando strettamente con altri dipartimenti di BASF e con istituti di ricerca, università, startup e partner industriali, la società soddisfa clienti di diverse categorie merceologiche, dall’automotive all’aerospace, fino ai beni di consumo.

Facile intuire, quindi, come per Prosilas la partnership con BASF 3D Printing Solutions abbia un’importanza strategica notevole, arricchita peraltro dalla stima reciproca fra le due aziende.

Prosilas porta una vasta esperienza nella stampa dei nostri materiali TPU flessibili, garantendo la consegna costante di parti di qualità superiore”, spiega Tobias Haefele, Product Manager Powder Bed Fusion. “Apprezziamo molto la loro eccezionale creatività” continua, “e la loro attitudine a spingere i limiti del mercato della stampa 3D, aprendo la strada a nuove applicazioni, che si allineano con la nostra visione. Con le loro conoscenze specialistiche e la presenza consolidata in settori come quello della moda, hanno guadagnato la nostra fiducia come partner affidabile nel fornire costantemente prodotti eccezionali nel corso degli anni. In BASF 3DPS, siamo entusiasti di continuare il nostro viaggio con Prosilas, forgiando un futuro promettente per la produzione additiva“.

Prosilas per Philipp Plein, la rivoluzione della scarpa parte da una suola 3D

Prosilas per Philipp Plein, la rivoluzione della scarpa parte da una suola 3D

Philipp Plein Case History

Prosilas come service di manifattura additiva

Sin dall’inizio della nostra avventura imprenditoriale, nel 2003, abbiamo scelto di non specializzarci in un settore produttivo particolare preferendo proporci come service a clienti dei settori più diversi. Così, abbiamo mantenuto una flessibilità che si è dimostrata particolarmente vincente quando, nel nostro passaggio da service di prototipazione ad alleato di produzione, ci è stata commissionata la suola di una scarpa per uno dei brand simbolo del fashion luxury: Philipp Plein.

R&D sul Tpu

Nel 2020 abbiamo abilitato sui nostri sistemi produttivi SLS l’utilizzo del TPU, un materiale gommoso molto utilizzato nello stampaggio di suole. Questo ci ha dato la possibilità di iniziare la collaborazione con Philipp Plein, con l’obiettivo di creare delle capsule collection di calzature in cui sposare innovazione e lusso, dedicate ad una nicchia specifica della clientela del marchio.  Al centro del lavoro, per noi, c’era la creazione di un modello accattivante in linea con il gusto del brand e lo sviluppo di un prodotto che superasse una serie di requisiti di resistenza e durabilità.

Suola 3D

Infatti la suola è uno degli elementi cruciali di una calzatura e uno dei più stressati dall’utilizzo. Abbiamo quindi condotto uno studio dettagliato e un profondo lavoro su design e processo per garantirne la replicabilità. Per questo motivo abbiamo anche affiancato l’azienda che avrebbe poi assemblato la calzatura finale, affrontando e risolvendo insieme problematiche specifiche di lavorazione che abitualmente non riguardano chi realizza i prototipi.

Questa dedizione ha poartato ad una produzione che conta 560 paia nel 2021 e 1735 paia nel 2022.

Qual è stato il risultato di questa consulenza?

Innanzitutto, ottenere una suola non piena, bensì a reticolato, completamente fuori dagli standard di un suolificio tradizionale; poi, l’occasione di innovare lo stile grazie alle possibilità offerte dalla stampa 3D; infine, la strada spianata per pezzi unici, impensabili (o infinitamente più costosi) quando tutto il procedimento di creazione deve passare da uno stampo iniziale.

In un tipo di lavoro come questo si crea un progressivo bagaglio di know how completamente nuovo ma spendibile in tutti gli esperimenti successivi. Così, ad esempio, per le scarpe Philipp Plein, abbiamo condotto diverse prove sulla tenuta dei colori delle suole, in particolare il bianco – che non deve ingiallire o virare su altre tonalità – e il nero – che non deve stingere, quindi non può essere dipinto.

Com’è stato possibile?

Determinante l’approccio aziendale improntato al problem solving.

Non esistono porte chiuse”, spiega sempre la nostra CEO Vanna Menco, “Accettiamo sempre le sfide, ci piace evolvere e trovare soluzioni”. In questo l’imprinting di mio padre è stato fondamentale, perché – continua – “adora spaccarsi la testa sui problemi” e non a caso guida ancora il reparto Ricerca e Sviluppo.

Il nostro passaggio da fornitori ad alleati è stato reso possibile da un know how sviluppato per affiancare il cliente in tutte le fasi della produzione e mettere a sua disposizione l’abilità nella valutazione, oltre alla competenza nella stampa 3D. Così, siamo passati dalla consulenza in fase di prototipo alla consulenza per tutto lo sviluppo del prodotto, mettendo a disposizione anche le conoscenze su specifici passaggi, ad esempio il blend del materiale da utilizzare per ottenere un certo risultato.

Il nostro costante impegno per essere il miglior alleato possibile, di sviluppo e di produzione.
